Interface ATR833 téléphone

| On 27, Juil 2015

Après un vol à destination de Gray pour un petit repas en famille et saluer le revendeur de notre Savannah (Les Ailes de Saint-Adrien), je me suis rendu compte qu’il aurait été sympa d’avoir la possibilité d’utiliser le téléphone pour confirmer l’heure d’atterrissage ou pour réaliser quelques vidéos avec le sons de l’intercom plutôt que le bruit infernal du Rotax 912. De retour je me suis lancé dans la recherche d’un module d’interface radio/téléphone. Je n’ai malheureusement trouvé que des usines à gaz ou des systèmes à un prix déconnecté de toute réalité. J’ai donc jeté un petit œil au manuel de ma radio « ATR833-OLED » pour regarder ce qu’elle avait dans le ventre. Je me suis rendu compte qu’elle disposait d’une entrée ligne et qu’il allait donc être assez simple de réaliser une interface d’adaptation d’impédance entre un périphérique audio et la radio. Le module terminé permet de brancher un téléphone, une GoPro, un iPad ou tout autre  périphérique de lecture et/ou enregistrement de votre choix. Il suffit d’adapter le câble jack à l’appareil de votre choix. Vous trouverez à la fin de cet article une vidéo réalisée par un ami lors de son baptême au dessus de la bourgogne.

J’ai donc initié ce petit projet par quelques recherches sur les caractéristiques de l’interface jack de mon téléphone (iPhone) afin de voir quelle adaptation d’impédance j’allais devoir réaliser pour le rendre compatible avec ma radio. La radio a une impédance de 600Ω et supporte un voltage d’entrée de 1V. L’iPhone produit une tension de 1V avec une charge variant de 37.5Ω à 200KΩ. Aucune adaptation ne sera nécessaire pour interfacer l’iPhone si ce n’est une rapide conversion stéréo vers mono car la radio n’est que mono (dommage).

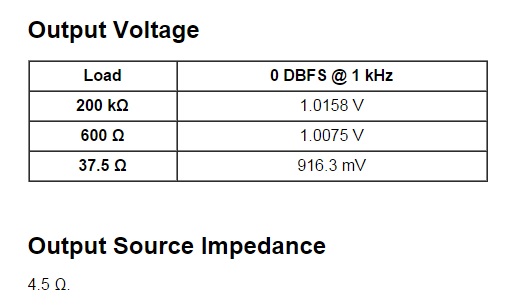

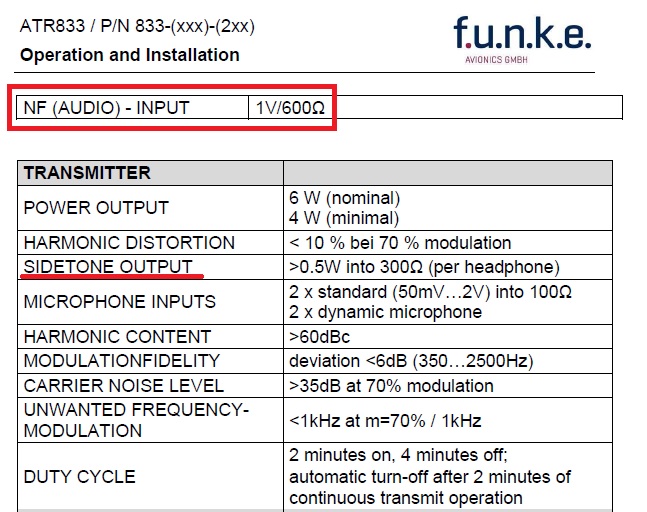

Caractéristiques sortie ATR833 Iphone output

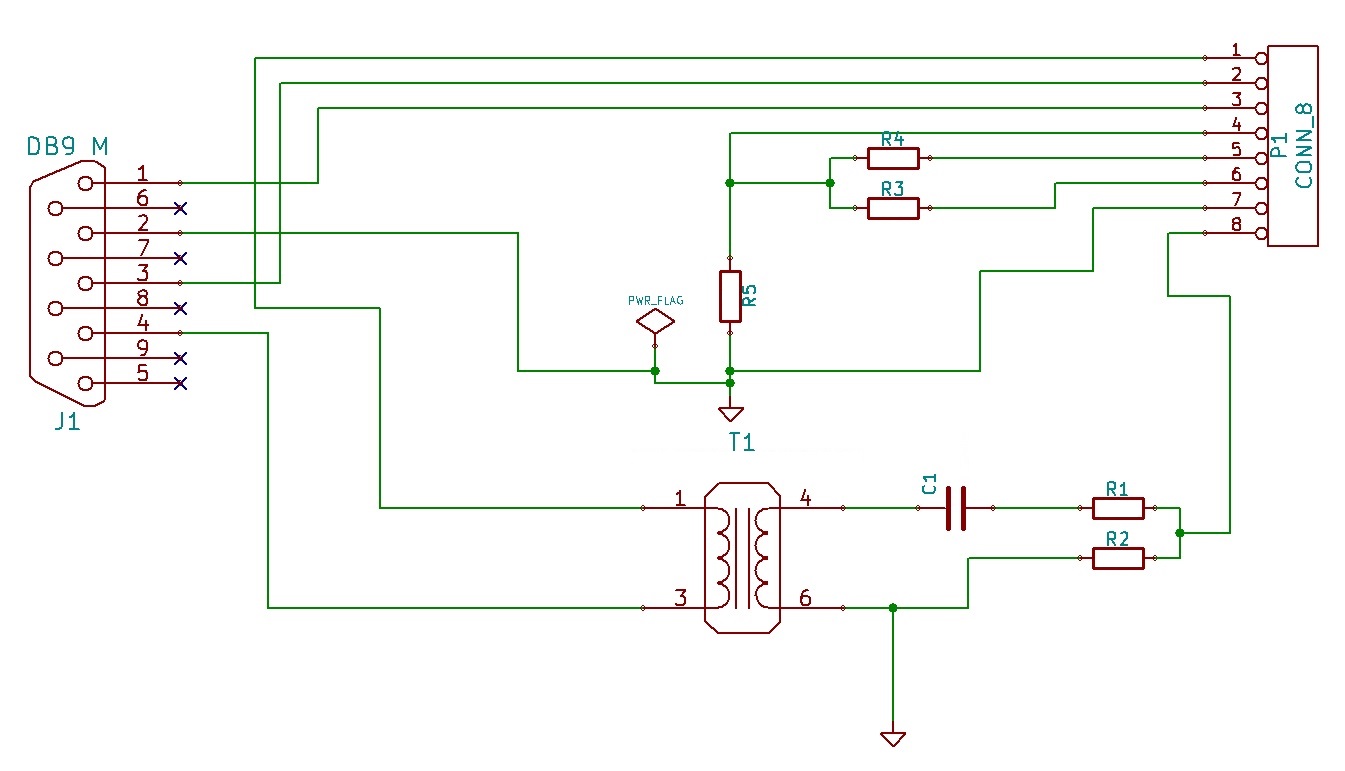

Les choses vont se compliquer un tout petit peu pour interfacer la radio avec l’entrée du micro car les tensions sont différentes et les lignes de masses sont différentes. Une adaptation de tension, d’impédance, une isolation galvanique est nécessaire et un filtrage de la tension continue qu’injecte l’iPhone pour alimenter les micro des « headsets ». On en arrive au schéma théorique ci-dessous. Le connecteur DB9 est interfacé avec la radio et le connecteur 8 broches avec le jack et la télécommande.

Interface radio NET

J’ai ensuite réalisé le montage en filaire pour vérifier la compatibilité du montage avec ma radio à l’atelier. Cette étape fut un succès, j’ai juste adapté quelques valeurs de composants pour obtimiser le tout et ensuite c’est l’étape du routage dont vous trouverez une vue 3D ci-dessus.

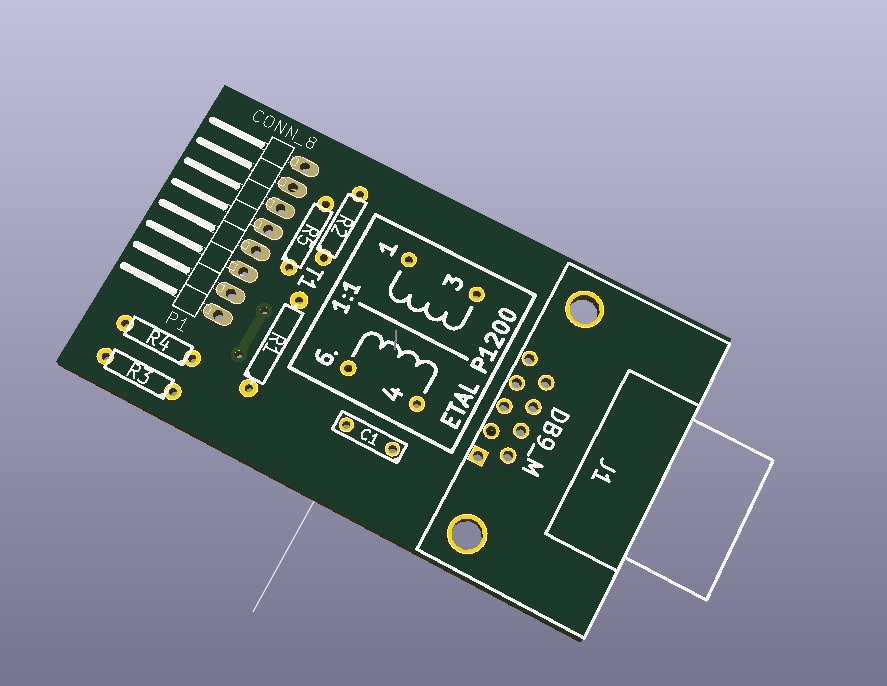

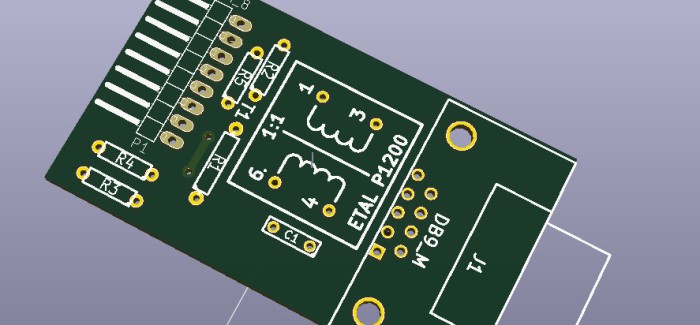

Module 3D



Suite à cela je suis passé au « gravage » de la carte et ensuite à l’intégration dans la machine.Ci-dessous les photos du montage et de son intégration sur le tableau de bord.

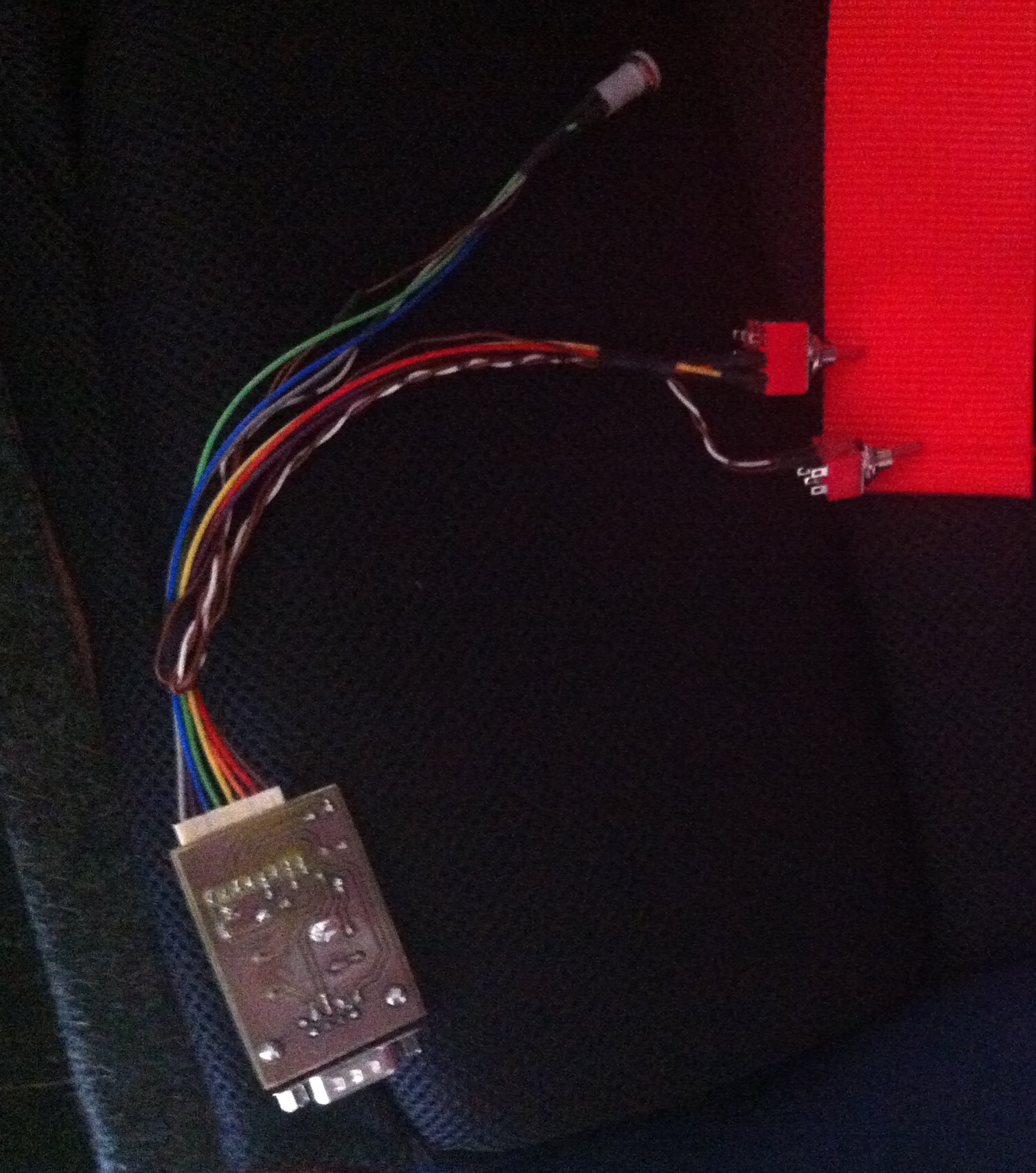

Module Face PCB

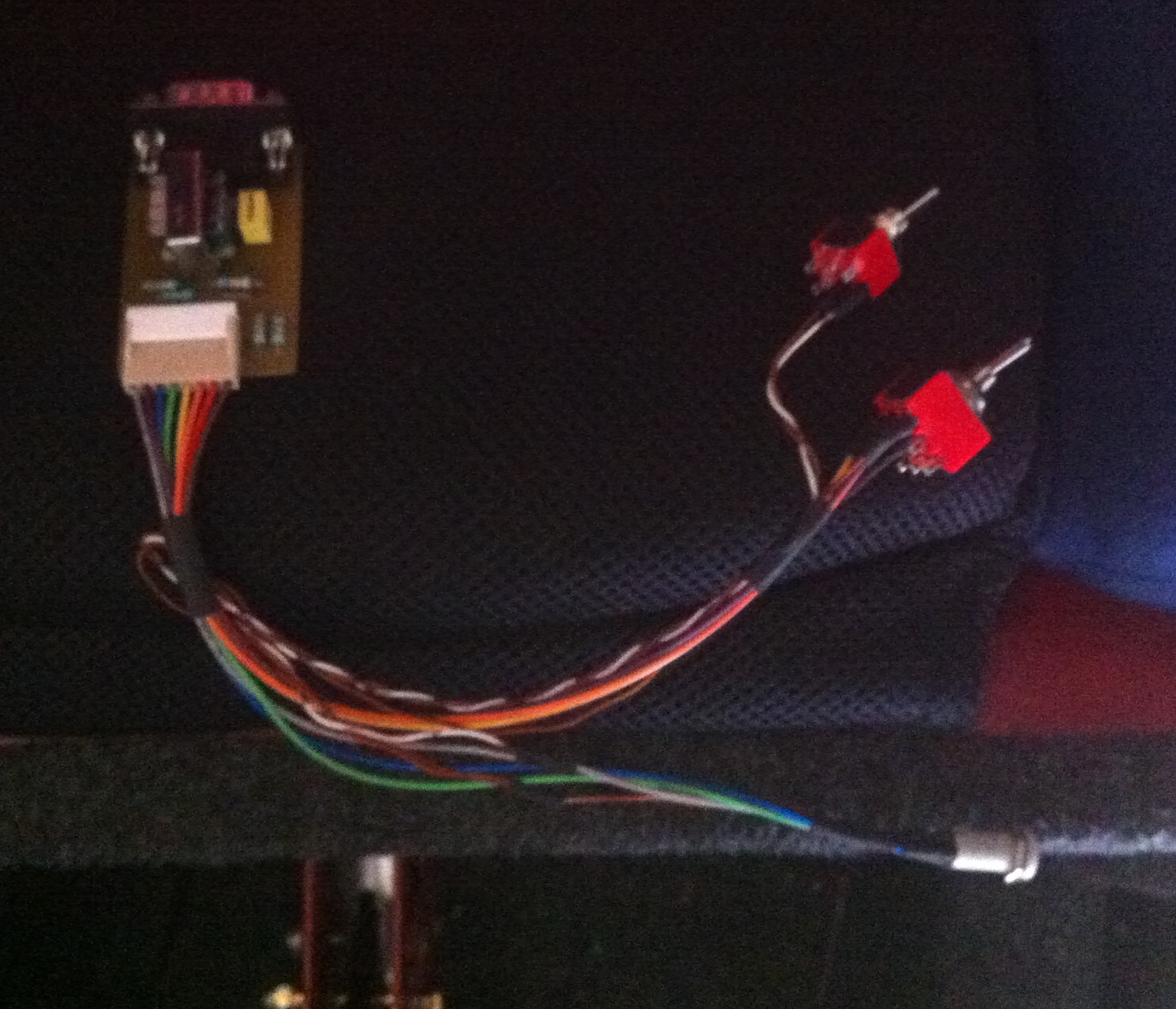

Module Face Composants

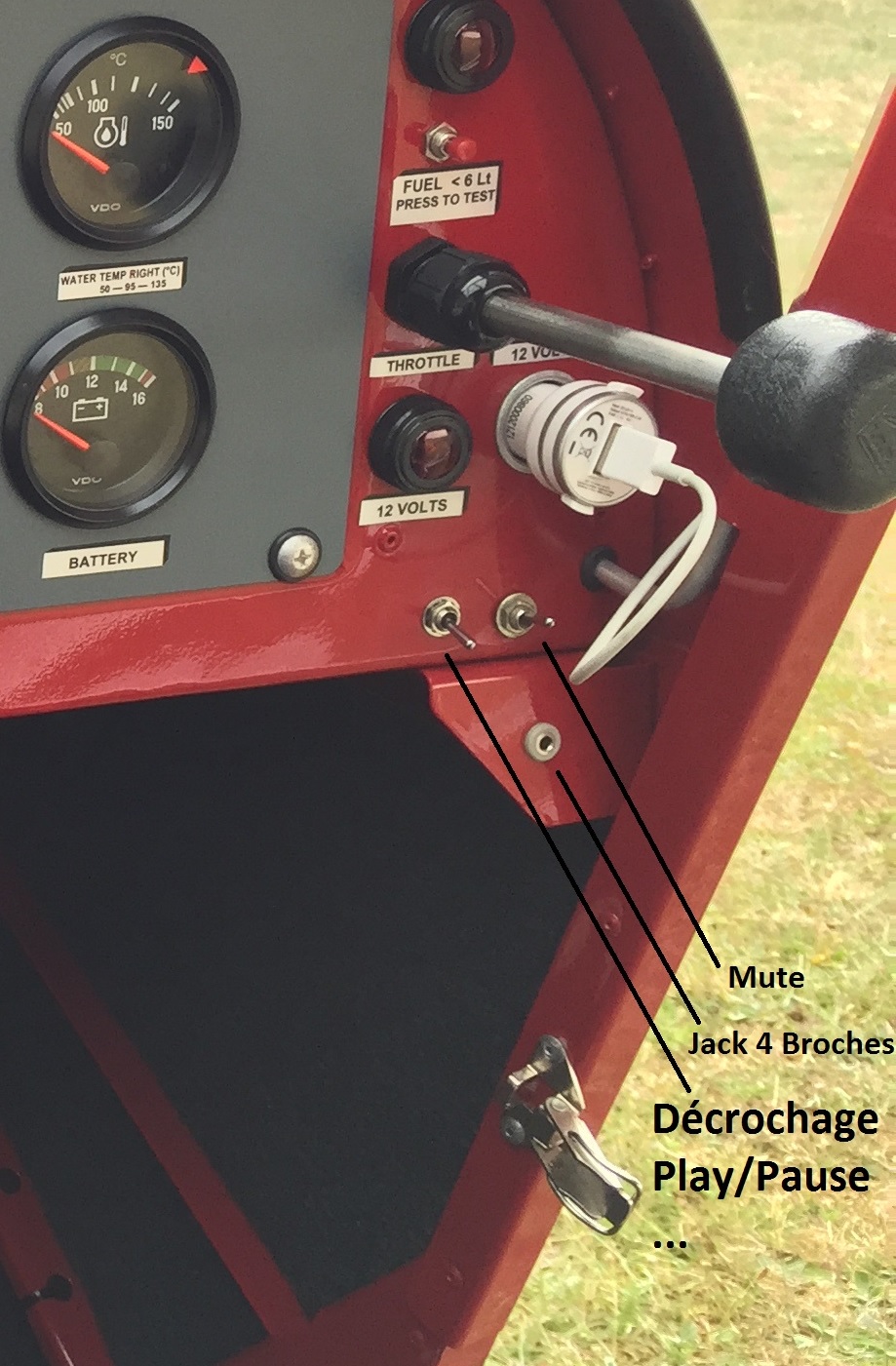

Une vue après intégration sur le tableau de bord et une petite vidéo en vol de l’essai du module. Désolé c’est en anglais car j’étais avec un ami anglophone mais ça vous donne une idée du fonctionnement du module.

Integration Zoom



Et la petite video pour terminer. N’hésitez pas à me contacter si vous avez des questions à propos de ce module.



Références :

Comments

  1. Jean-Marc

    Bonjour,

    J’envisage de construire un Savannah S 100CV avec une philosophie identique à la vôtre, à savoir sécurité max : parachute, transpondeur, GPS et pilote-automatique. A partir de quel type de kit avez-vous construit votre avion (kit 2 ou 3 ou prêt-à-voler), avez-vous installé ces équipements supplémentaires selon les préconisations du constructeur ou bien des choix d’équipements personnels, les coûts, difficultés rencontrées, bref votre avis me semble précieux. Je ne sais pas quel est le niveau de confidentialité du site, mais si vous le souhaitez on pourrait se parler au téléphone.
    Bien cordialement.

  2. Bonjour
    Je suis intéressé d’installer l’interface Radio/ Iphone, je possède les mêmes appareil.
    Est-il possible d’obtenir le schéma complet depuis le connecteur de la radio jusqu’au jack de l’iphone et le circuit imprimé

    Merci de votre réponse
    Salutation
    René

    • MiNuS

      Bonjour,

      Je vais voir ce que je peux faire. Il me semble avoir fait quelques PCB en plus quand j’avais fait ce projet.
      Vous savez souder et ou acheter les composants au détail ou il vous faut l’interface toute faite ?

      Cordialement,
      MiNuS
